製品詳細
起源の場所: 中国
ブランド名: HuanYu Dream
証明: RoHS
モデル番号: HY-3030-EMC
支払いと送料の条件
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 5000pcs/reel
受渡し時間: 7-9仕事日
支払条件: T/T,ペイパール,アリ・ペイ
供給の能力: 500000個/日
LEDタイプ: |
EMC 3030のsmdは導いた |
電圧: |
5.6-6V |
IF について: |
300mA |
色（CCT）: |
2500-7000K |
寿命: |
5万時間 |
パッケージ: |
5000pcs/reel |
出力: |
2W |
サイズ: |
3.0*3.0mm |
視野角: |
120° |
保証: |
3 年 |
LEDタイプ: |
EMC 3030のsmdは導いた |
電圧: |
5.6-6V |
IF について: |
300mA |
色（CCT）: |
2500-7000K |
寿命: |
5万時間 |
パッケージ: |
5000pcs/reel |
出力: |
2W |
サイズ: |
3.0*3.0mm |
視野角: |
120° |
保証: |
3 年 |

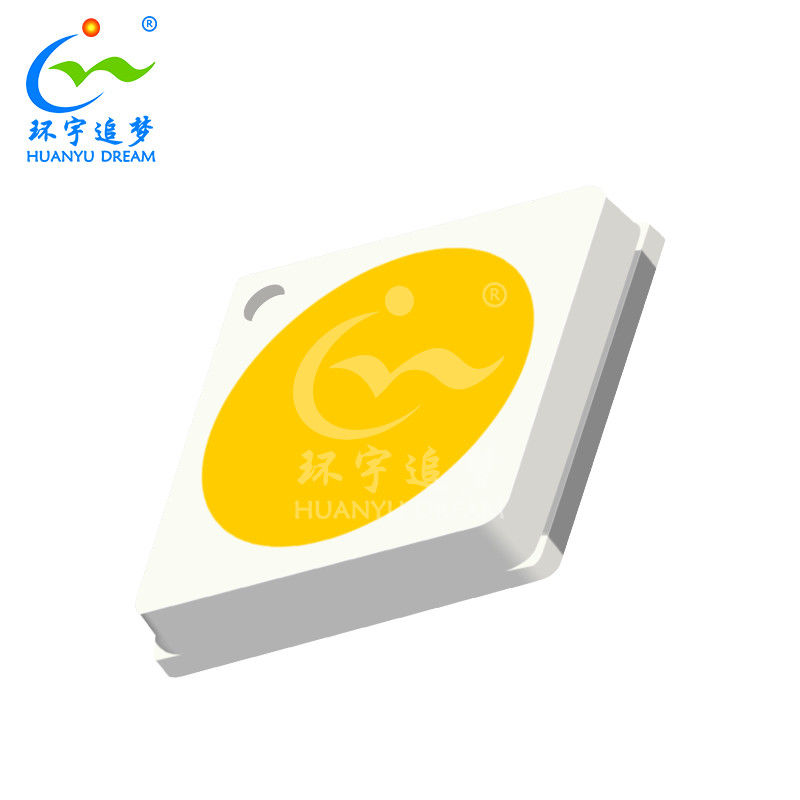

EMC 3030 SMD LED の紹介
青色チップと蛍光体を使用して製造された白色 LED。
* PLCC-2 パッケージ。
* 非常に広い視野角。
* テープとリールで利用可能。
* すべての SMT アセンブリおよびはんだ付けプロセスに適しています。
* RoHS 準拠。
* パッケージ: 5000 個/リール。
* 湿気感度レベル: 3。
EMC 3030 SMD LED パッケージ寸法
注記:
1. すべての寸法の単位は mm です。
2. すべての寸法の許容誤差は、特に明記がない限り 0.1mm です。
EMC 3030 SMD LED 詳細
Ta=25℃ での電気的 - 光学的特性
|
タイプ |
記号 |
試験条件 |
値 |
単位 |
||
| 最小 | 標準 | 最大 | ||||
| 順方向電圧 | VF | IF=300mA | 5.6 | -- | 6.0 | V |
| 2550-3100K | Φ | IF=300mA | 190 | -- | 210 | Lm |
| 3100-4050K | 200 | 220 | Lm | |||
| 4050-7000K | 200 | 220 | Lm | |||
| 逆電流 | IR | VR=10V | -- | -- | 1 | uA |
| 視野角 | 2θ1/2 | IF=300mA | 120 | 度 | ||
| 演色評価数 | CRI | IF=300mA | 70 | -- | 73 | -- |
| 熱抵抗 | Rth(j-s) | IF=300mA | -- | -- | 28 | ℃/W |
Ta=25℃ での絶対最大定格
| パラメータ | 記号 | 定格 | 単位 |
| 消費電力 | Pd | 1800 | mW |
| 順方向電流 | IF | 300 | mA |
| ピーク順方向電流 | IFP | 350 | mA |
| 逆電圧 | VR | 20 | V |
| 接合部温度 | Tj | 115 | ℃ |
| はんだ温度 | Ts | 260 | ℃ |
| 動作温度 | Topr | -40 ~ + 100 | ℃ |
| 保管温度 | Tstg | -40 ~ + 100 | ℃ |
| 静電放電 (HBM) | ESD | 2000 | V |
EMC 3030 SMD LED の用途
* 屋内/屋外照明。
* 電球照明。
* 蛍光灯
* 一般用途。
利点
Q2: テスト用のサンプルを入手できますか?
A: はい、無料サンプルを提供できます。これにより、LED の品質と性能を直感的に理解できます。ただし、お客様は送料を自己負担する必要があります。
Q3: リードタイムはどうですか?
A: 通常、サンプルには 3 ～ 5 営業日、大量注文には 7 ～ 25 営業日かかります。
Q4: カスタマイズされた製品を受け入れますか?
A: はい、お客様のご要望に応じて OEM および ODM サービスを提供できます。要件についてメッセージを残してください。当社の営業エンジニアが可能な限り詳細を確認します。
Q5: 提供する製品の保証期間は何年ですか? また、LED の動作に関する問題にはどのように対処しますか?
A: デフォルトで 3 年間の保証を提供しており、より長い保証期間について交渉できます。保証期間中に製品に問題が発生した場合は、お気軽にお問い合わせください。
